电动水封闸阀
一、产品概述
电动水封闸阀适用于公称压力100MPa，工作温度425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用。电动水封闸阀尤其适用于火电厂汽机真空冷凝系统。
二、产品特点
1、本产品的阀盖填料室具有水密封结构，当接口通入压力O.6～1 MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封。
2、DS/Z型系列采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。
3、产品结构简单、紧凑合理、检修方便、使用寿命长。
4、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量。
5、阀门连接方式有法兰和焊接两种，驱动方式为电动。
三、技术标准
|
执行标准 |
设计制造 |
结构长度 |
法兰面尺寸 |
试验-检验 |
|
GB/T12234-89 |
GB/T12221-89 |
JB79 GB/T9113 |
JB/T9092-99 GB/T13927-92 |
四、主要性能规范
|
性能试验 |
公称压力 (MPa) |
|||||
|
壳体强度试验 |
1.0 |
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
|
密封试验 |
1.5 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
|
上密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
气密封试验 |
1.1 |
1.8 |
2.8 |
4.4 |
7.0 |
11.0 |
|
产品类型 |
适用温度（℃） |
适用介质 |
||||
|
碳钢型 |
≤425 |
水、蒸汽、油品、非腐蚀性气体 |
||||
|
合金型 |
≤540 |
|||||
五、主要零件材料
|
1 |
阀体 |
WCB、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti |
|
2 |
闸板 |
WCB、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti |
|
3 |
垫片 |
聚四氟乙烯、金属石墨缠绕垫片 |
|
4 |
阀盖 |
WCB/25、ZG1Cr5Mo、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti |
|
5 |
填料 |
聚四氟乙烯、柔性石墨、浸油石棉盘根 |
|
6 |
填料压盖 |
25、2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti |
|
7 |
阀杆 |
2Cr13、1Cr18Ni9Ti、1Cr18Ni12Mo2Ti |
|
8 |
支架 |
HT200、WCB、1Cr18Ni9Ti |
|
9 |
电动执行器 |
壳体(HT200、WCB) |

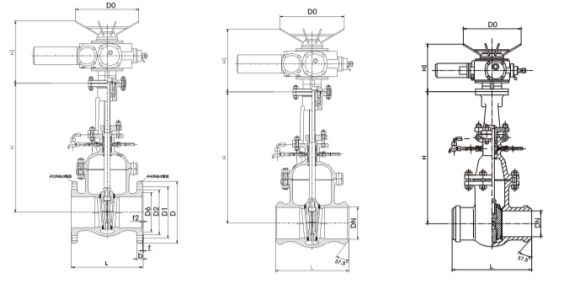

六、主要外形及连接尺寸
|
公称通径DN |
L |
D |
D1 |
D2 |
b |
n-φd |
H |
电装(W) |
|
50 |
250 |
175 |
135 |
105 |
26 |
4-φ23 |
622 |
DZWl0 |
|
65 |
280 |
200 |
160 |
130 |
28 |
8-φ23 |
714 |
DZW15 |
|
80 |
310 |
210 |
170 |
140 |
30 |
8-φ23 |
765 |
DZW20I |
|
100 |
350 |
250 |
200 |
168 |
32 |
8-φ25 |
840 |
DZW20l |
|
125 |
400 |
295 |
240 |
202 |
36 |
8-φ30 |
852 |
DZW30 |
|
150 |
450 |
340 |
280 |
240 |
38 |
8-φ34 |
875 |
DZW30 |
|
200 |
550 |
405 |
345 |
300 |
44 |
12-φ34 |
1195 |
DZW45 |
|
250 |
650 |
470 |
400 |
352 |
48 |
12-φ41 |
1225 |
DZW60 |
|
300 |
750 |
530 |
460 |
412 |
54 |
16-φ41 |
1393 |
DZW90 |
|
350 |
850 |
595 |
525 |
475 |
60 |
16-φ41 |
1507 |
DZWl20I |
|
400 |
950 |
670 |
585 |
525 |
66 |
16-φ48 |
2075 |
DZWl80 |
注：以上参数均以国标PN4.0MPa为准，其他压力等级请咨询公司技术部，表中尺寸为不带标准附件数据，
另由于产品改进技术创新参数可能有一定变化，请咨询公司技术部门索取最新数据。
